СЕРИЯ «EVMS»

Прецизионные кондиционеры:

- Оптимальное решение для серверных и ЦОД (центров обработки данных)

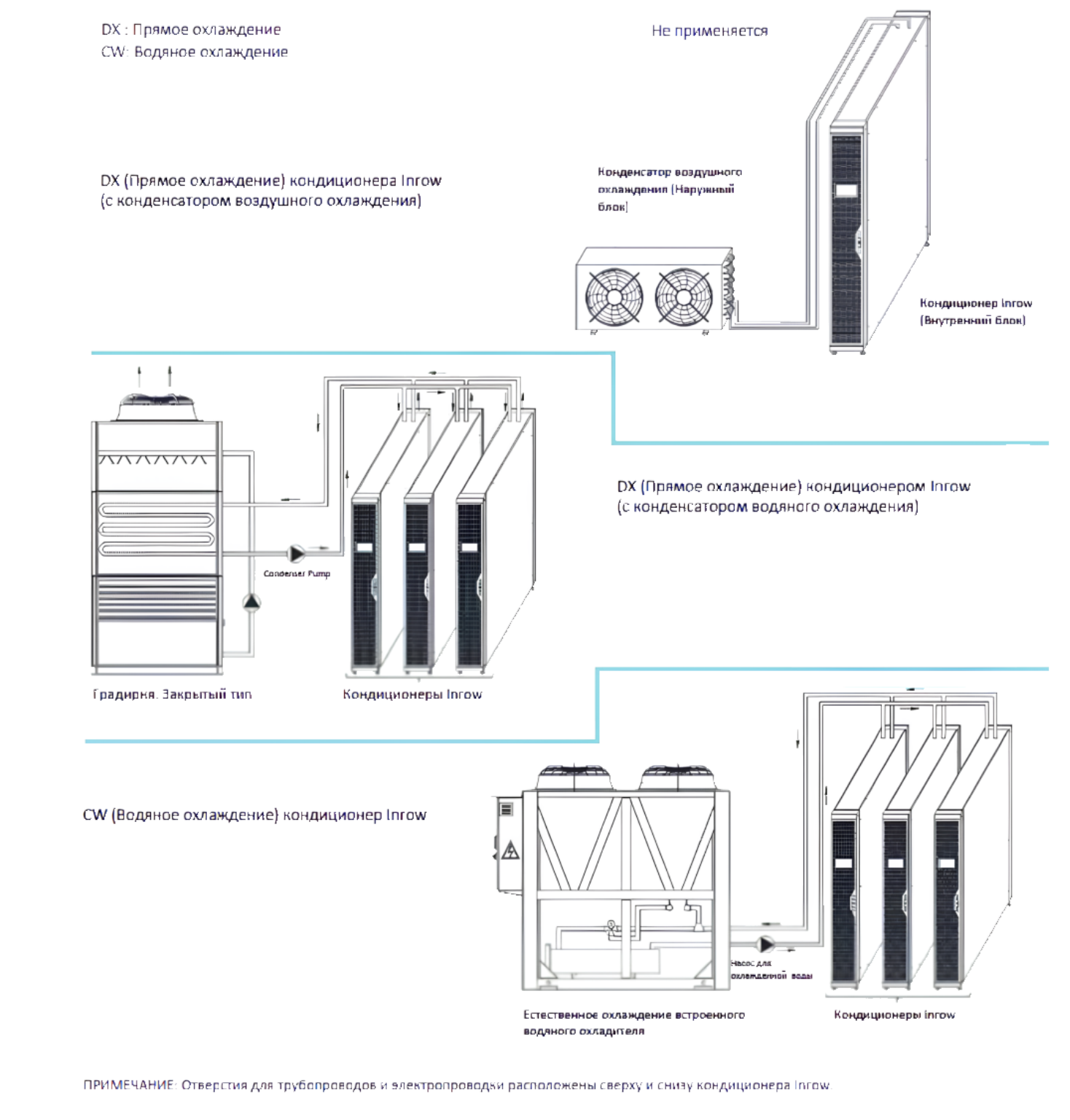

- Исполнение с выносным воздушным или водяным конденсатором.

- Возможность присоединение к системе воздуховодов.

- Автоматическая система управления.

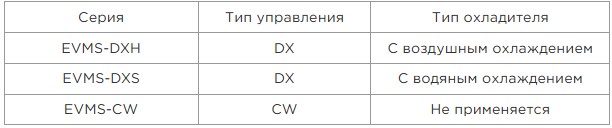

Прецизионные кондиционеры серии «EVMS» предназначены для установки в технологических помещениях (серверных), центрах обработки данных (ЦОД) и на других объектах, где необходимо поддержание стабильных температурно-влажностных параметров. Кондиционеры серии «EVMS» производятся в трех различных модификациях:

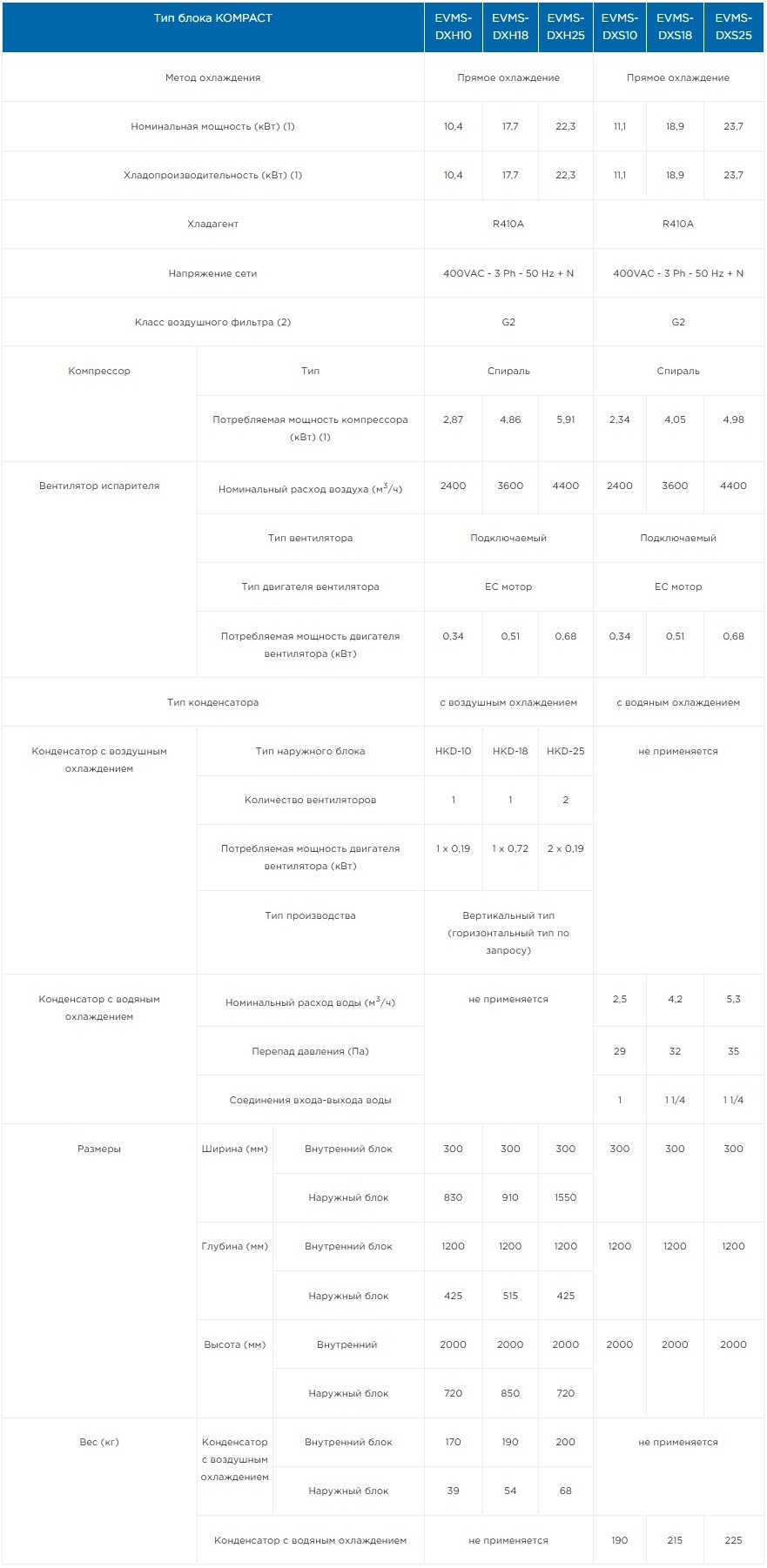

DX (прямое охлаждение)

Процесс охлаждения осуществляется путем обеспечения цикла сжатого газа с помощью компрессора. Воздух охлаждается, проходя через змеевик испарителя прямого расширения, расположенный внутри кондиционера. Устройство состоит из оборудования, описанного ниже.

Основной корпус и кожух

Корпус и кожуха агрегата изготовлены из стального листа и окрашены в черный цвет RAL 9005 для защиты от внешних воздействий электростатической порошковой краской. Внутренние поверхности агрегата изолированы от тепла и шума.

Компрессор

Установлены надёжные и высокоэффективные спиральные компрессоры Hermec. Конденсатор Он может быть изготовлен в двух различных типах в зависимости от применения устройства.

Конденсатор с воздушным охлаждением

Изготовлен из медных трубок и алюминиевых ребер. Медные трубки расширены специальным методом, чтобы обеспечить максимальную теплопередачу к алюминиевым ребрам. В конденсаторах с воздушным охлаждением циркуляция воздуха обеспечивается осевыми вентиляторами соединенными с двигателем.

Пластинчатый конденсатор с воздушным охлаждением

Изготовлен из специальных пластин нержавеющей стали, спаянных друг с другом. Для агрегата с конденсатором водяного охлаждения необходимы водяная градирня и насос конденсатора.

Испаритель

Охлаждающий змеевик, изготовленный из медных трубок и алюминиевых ребер, имеет оптимальную площадь теплосъема и максимальную теплопередачу. Под змеевиком находится дренажный поддон, изготовленный из нержавеющей стали.

Фильтр

Фильтр изготовлен из специального материала и обладает высокой очищающей способностью. Загрязненные фильтры можно промыть водой и очистить сжатым воздухом.

Подключаемый вентилятор и спаренный двигатель

Прямоточный вентилятор с загнутыми назад лопастями отвечает потребностям и качеству, чтобы компенсировать потери давления в охлаждающем змеевике, воздушном фильтре и решетках в дверях агрегата. ЕС-двигатель, соединенный с вентилятором, может работать с различной скоростью. Эти вентиляторы повышают энергоэффективность и обеспечивают бесшумную работу без вибрации.

Компоненты контура охлаждения

В контур охлаждения входят фильтр-осушитель, смотровое стекло, электронный расширительный клапан (ЭТРВ), реле давления и запорные клапаны.

Электрическая панель управления

Панель управления, расположенная внутри установки, обеспечивает полностью автоматическую и безопасную работу. Установка оснащена достаточным количеством замыкателей, термоэлементов, предохранителей и выключателей.

Микропроцессорная система управления

В установке используется усовершенствованная микропроцессорная система управления. Микропроцессорная система управления, отвечающая за управление агрегатом, обеспечивает оптимальные условия эксплуатации. Параметры контроллера защищены трехуровневым шифрованием. До 16 кондиционеров Inrow можно подключить друг к другу по сети с помощью встроенного порта Ethernet на блоке управления. Также возможно подключить кондиционер к BMS (системе управления зданием).

Дисплей контроллера

Устройство имеет интуитивно-понятный интерфейс. Интерфейс обеспечивает доступ к параметрам микропроцессора устройства и их изменение. Такие значения, как температура и влажность оборотного воздуха, температура вытяжного воздуха, давление на всасывании компрессора, давление нагнетания компрессора, температура газа на всасывании компрессора, значение перегрева, шаг электронного расширительного клапана, процент скорости вентиляторов, работа компрессора и информацию о состоянии устройства можно увидеть на экране. В стандартных устройствах терминал имеет ЖК-дисплей и 6 клавиш. Сенсорный дисплей доступен в качестве опции.

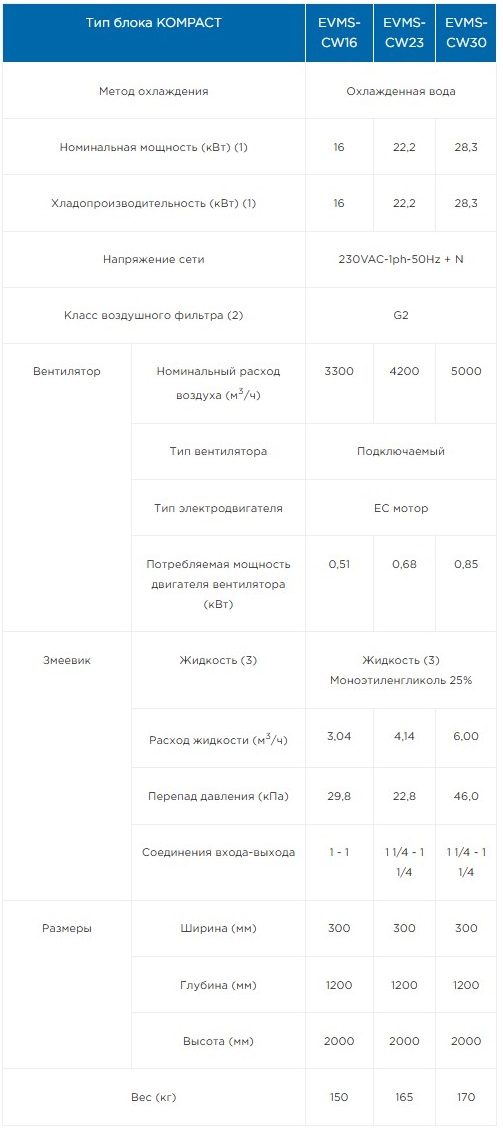

CW (охлаждение водой)

Процесс охлаждения осуществляется путем пропускания воды внутри медных трубок охлаждающего змеевика. Воздух охлаждается проходя через змеевик, расположенный внутри кондиционера.

Основной корпус и кожух

Корпус и кожуха агрегата изготовлены из стального листа и окрашены в черный цвет RAL 9005 для защиты от внешних воздействий электростатической порошковой краской. Внутренние поверхности агрегата изолированы от тепла и шума.

Испаритель

Охлаждающий змеевик, изготовленный из медных трубок и алюминиевых ребер, имеет оптимальную площадь теплосъема и максимальную теплопередачу. Под змеевиком находится дренажный поддон, изготовленный из нержавеющей стали.

Подключаемый вентилятор и спаренный двигатель

Прямоточный вентилятор с загнутыми назад лопастями отвечает потребностям и качеству, чтобы компенсировать потери давления в охлаждающем змеевике, воздушном фильтре и решетках в дверях агрегата. ЕС-двигатель, соединенный с вентилятором, может работать с различной скоростью. Эти вентиляторы повышают энергоэффективность и обеспечивают бесшумную работу без вибрации.

Фильтр

Фильтр изготовлен из специального материала и обладает высокой очищающей способностью. Загрязненные фильтры можно промыть водой и очистить сжатым воздухом.

Компоненты контура охлаждения

Трехходовой клапан, привод модулирующего клапана и датчик температуры включены в водяной контур. Весь контур охлажденной воды изолирован изоляционным материалом подходящей толщины и качества.

Микропроцессорная система управления

В установке используется усовершенствованная микропроцессорная система управления. Микропроцессорная система управления, отвечающая за управление агрегатом, обеспечивает оптимальные условия эксплуатации. Параметры контроллера защищены трехуровневым шифрованием. До 16 кондиционеров Inrow можно подключить друг к другу по сети с помощью встроенного порта Ethernet на блоке управления. Также возможно подключить кондиционер к BMS (системе управления зданием).

Дисплей контроллера

Устройство имеет интуитивно-понятный интерфейс. Интерфейс обеспечивает доступ к параметрам микропроцессора устройства и их изменение. Такие значения, как температура и влажность оборотного воздуха, температура вытяжного воздуха, давление на всасывании компрессора, давление нагнетания компрессора, температура газа на всасывании компрессора, значение перегрева, шаг электронного расширительного клапана, процент скорости вентиляторов, работа компрессора и информацию о состоянии устройства можно увидеть на экране. В стандартных устройствах терминал имеет ЖК-дисплей и 6 клавиш. Сенсорный дисплей доступен в качестве опции.
